OMEGA Paslanmaz Zil Butonu (Yüzey Tip)

Ürün Kodu: OMG 09-16-08

★★★★★ 4.9 (47 Yorum) Google

Omega Door Hardware markalı ürünün fiyat ve stok bilgisi için bizimle iletişime geçin. Tekli ve toplu alımlarınıza özel fiyat teklifleri ekibimiz tarafından sunulmaktadır.

WhatsApp ile Sipariş Ver & Fiyat Al 7/24 Canlı Destek Formu Doldurun, Size Dönelim

Neden Bizi Tercih Etmelisiniz?

İstanbul'dan Türkiye geneline aynı/ertesi gün kargo, kolay iade-değişim, uzman destek ve orijinal ürün garantisiyle 1500+ ürün ve 16+ markadan kapı donanım çözümleri sunuyoruz.

İletişime Geçin

Ürün Bilgileri

Ürün Açıklaması

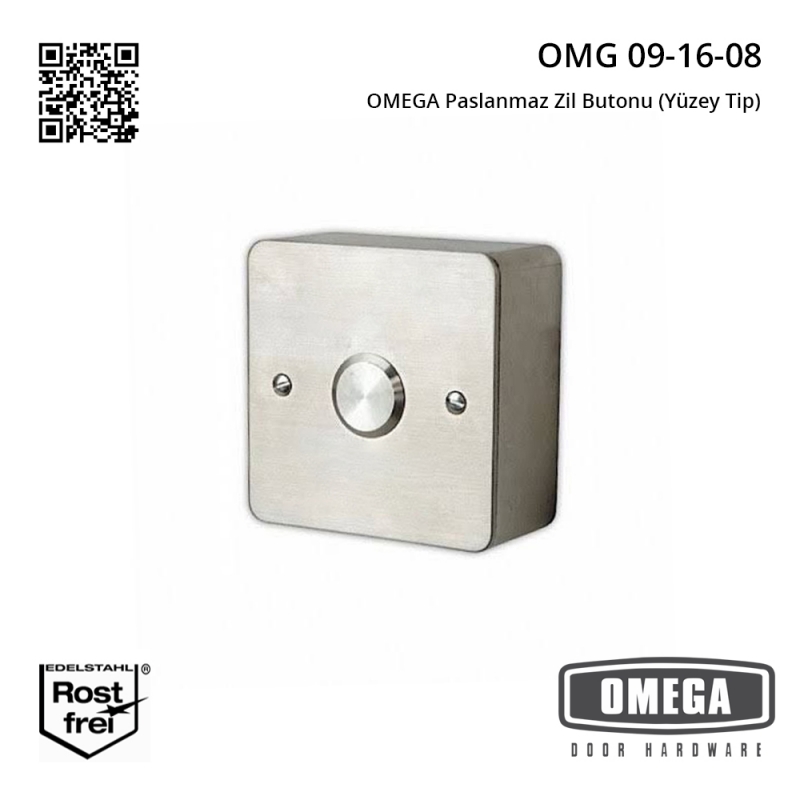

OMG 09-16-08, 85 × 85 mm ön yüzlü kare yüzey tip zil butonudur. Buton çapı 19 mm, kontak tek (NO + COM), gövde IP67 paslanmaz çelik. Duvara iki vidayla oturur; kasa boşluğu açmayı gerektirmez.

Ailenin en geniş yüzeyli modeli. 85 mm kenar, butonu cephede görünür bir eleman hâline getiriyor. Küçük ve silik bir buton istiyorsanız yanlış adrestesiniz; bu model girişe "burada bir çağrı noktası var" dedirtiyor.

Teknik özellikler

Özellik Değer
Ürün kodu OMG 09-16-08
Montaj tipi Yüzey (surface)
Panel formu Kare
Ön yüz ölçüsü 85 × 85 mm
Gövde derinliği 40 mm
Buton çapı 19 mm
Kontak tipi Tek kontak, NO + COM
Kontak kapasitesi 5 A @ 125/250 VAC
Kontak malzemesi Epoksi kaplı çinko
Kontak direnci 50 mΩ maksimum
Çalışma şekli Anlık darbe (momentary)
Su geçirmezlik IP67
Gövde malzemesi Paslanmaz çelik (inox)
Çalışma sıcaklığı -20 °C … +70 °C

<--more-->

85 × 85 mm ne işe yarar?

Eski butonun izini kapatır. Duvarda daha küçük bir butondan kalan delik, boya farkı veya sıva izi varsa geniş panel bunların üstünü örter. Yeni buton takarken duvarı tamir etmek gerekmez.

Etiket ve numara için yer bırakır. Daire numarası, kat bilgisi veya "ZİL" yazısı panelin üstüne rahat sığar. Küçük butonlarda bu bilgi ya kaybolur ya okunmaz.

Cihaz grubuyla hiza kurar. Girişte kart okuyucu, kamera veya diafon varsa bunların çoğu kare/dikdörtgen hatlı. 85 mm kare panel bu grubun içinde dengeli durur.

Görsel ağırlık ister. Geniş paslanmaz yüzey, girişe kurumsal bir görünüm verir. Konut girişinde fazla iddialı gelebilir; ofis, klinik ve ticari yapılarda tam tersine yerinde durur.

Kare ailede iki model

Model Ön yüz Buton Karakter
OMG 09-16-02 Küçük kare 16 mm Kompakt, geri planda
OMG 09-16-08 85 × 85 mm 19 mm Geniş, görünür

İkisi de kare ve yüzey tip. Seçim, butonun cephede ne kadar yer kaplaması gerektiğine bakıyor. Dar pervaz ve sade cephede 02; geniş duvar, eski iz kapatma veya etiket ihtiyacı varsa 08.

Yatay vida ekseni

Bu modelde iki vida deliği butonun sağında ve solunda, yatay eksende. 05 ve 06'da delikler üstte ve altta.

Fark montajda hissediliyor. Yatay eksende panelin üst kenarı serbest kalır; eğim varsa üst kenardan hemen belli olur. Su terazisiyle üst kenarı kontrol etmek, iki vidayı sıkarken paneli döndürmemek gerekir.

Yüzey ailesi

Model Form Ön yüz Derinlik Buton
OMG 09-16-01 Yuvarlak — — 16 mm
OMG 09-16-02 Kare — — 16 mm
OMG 09-16-05 Dikdörtgen 40 × 85 mm 40 mm 19 mm
OMG 09-16-06 Dikdörtgen 38 × 92 mm 30 mm 19 mm
OMG 09-16-08 Kare 85 × 85 mm 40 mm 19 mm

Gömme montaj gerekiyorsa: OMG 09-16-03 dikdörtgen, OMG 09-16-04 oval, OMG 09-16-07 kare.

Tüm aile: Zil Butonları

Bağlantı

İki terminal: NO ve COM. Butona enerji gitmez, polarite aranmaz. NO zil ünitesinin buton girişine, COM ortak uca bağlanır.

Basıldığında hat kapanır, zil çalar; bırakınca açılır. 5 A @ 125/250 VAC kapasite standart zil trafolarının çok üzerinde. Aynı kontakla kapı otomatiği rölesi veya erişim kontrol panelinin açma girişi de tetiklenebilir.

Buton şebeke hattına bağlanmaz; zil, diafon veya interkom sisteminin 6–24 V AC/DC hattında çalışır.

Montaj notu

  1. Üst kenarı teraziye alın. Vidalar yatay olduğu için panelin üst kenarı referans. Eğim burada hemen görünür.
  2. Eski izleri önce kontrol edin. 85 mm panel çoğu eski buton izini kapatır, ama daha büyük bir kasadan kalan izleri kapatmaz. Montajdan önce ölçün.
  3. Kapı açılışını kontrol edin. 40 mm derinlik kanat açılırken çarpabilir. Butonu kasa hizasından uzağa alın.
  4. Kabloyu alttan alın. Geçiş deliğini alt kenara açın; üstten gelen kablo su yoluna dönüşür.
  5. Üst kenarı silikonlayın. IP67 gövde korumalı, ama duvar ile panel arasındaki boşluk açık kalırsa su arkadan girer.
  6. Test edin. Zil çalıyor, bırakınca susuyorsa bağlantı doğru.

Kullanım alanları

Ofis ve klinik girişleri, ticari yapı ana girişleri, apartman ve site girişleri, depo ve atölye kapıları, otel servis girişleri, eski butonun yerine geçen yenileme işleri, daire numarası etiketi gereken noktalar.

Sık sorulan sorular

08 ile 02 arasındaki fark ne?
Ön yüz ve buton çapı. 09-16-08: 85 × 85 mm, 19 mm buton. 09-16-02: küçük kare, 16 mm buton. Elektrik özellikleri aynı.

Eski butonun deliğini kapatır mı?
Çoğu durumda kapatır. Panel 85 × 85 mm olduğu için daha küçük bir butondan kalan izi örter. Daha büyük kasadan kalan iz kalırsa kapatmaz.

Duvarı kesmem gerekiyor mu?
Hayır. İki vida deliği ve kablo geçişi yeterli. Gömme modelde ayrıca kasa boşluğu açılır.

40 mm derinlik sorun olur mu?
Kapı kasasına ve kanat açılışına yakın monte edilirse çarpabilir. Dar geçişlerde 30 mm derinlikli 09-16-06 daha uygun.

Dış mekanda su alır mı?
IP67 gövde suya dayanır. Duvar ile panel arasındaki boşluk silikonlanmazsa su arkadan girebilir.

Toplu alımda teslim süresi ne?
Stok durumuna göre değişir. Adet ve teslim adresini iletin, aynı gün plan çıkaralım.
