OMEGA Paslanmaz Zil Butonu (Yüzey Tip)

Ürün Kodu: OMG 09-16-06

★★★★★ 4.9 (47 Yorum) Google

Omega Door Hardware markalı ürünün fiyat ve stok bilgisi için bizimle iletişime geçin. Tekli ve toplu alımlarınıza özel fiyat teklifleri ekibimiz tarafından sunulmaktadır.

WhatsApp ile Sipariş Ver & Fiyat Al 7/24 Canlı Destek Formu Doldurun, Size Dönelim

Neden Bizi Tercih Etmelisiniz?

İstanbul'dan Türkiye geneline aynı/ertesi gün kargo, kolay iade-değişim, uzman destek ve orijinal ürün garantisiyle 1500+ ürün ve 16+ markadan kapı donanım çözümleri sunuyoruz.

İletişime Geçin

Ürün Bilgileri

Ürün Açıklaması

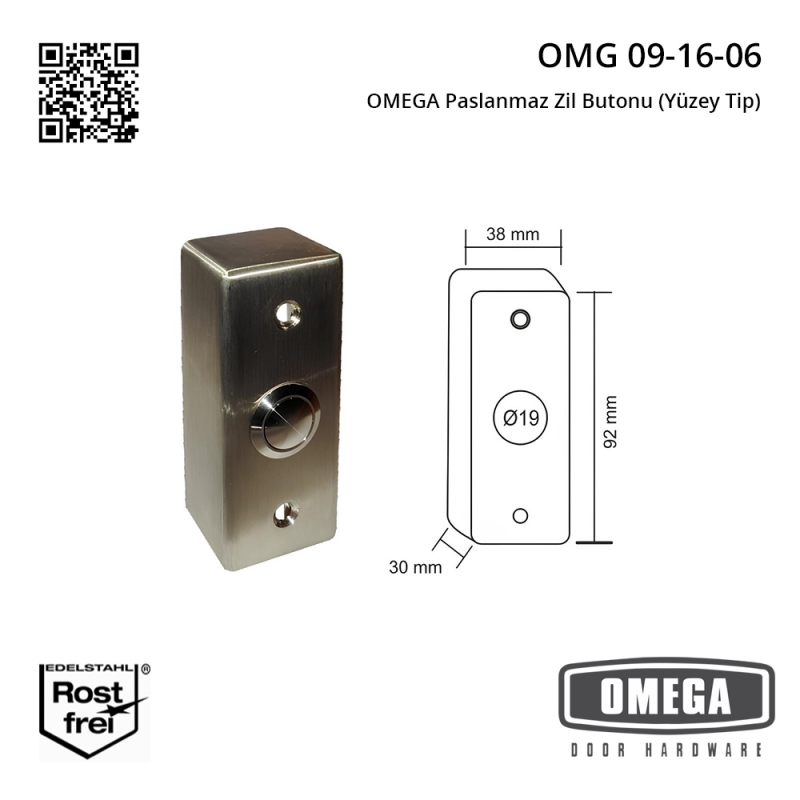

OMG 09-16-06, 38 × 92 mm ön yüzlü, 30 mm derinlikli yüzey tip zil butonudur. Buton çapı 19 mm, kontak tek (NO + COM), gövde IP67 paslanmaz çelik.

Ailenin diğer dikdörtgen yüzey modeli OMG 09-16-05 ile butonu ve elektriği aynı. Fark gövde zarfında: bu model 2 mm daha dar, 7 mm daha uzun ve 10 mm daha sığ.

Teknik özellikler

Özellik Değer
Ürün kodu OMG 09-16-06
Montaj tipi Yüzey (surface)
Panel formu Dikdörtgen
Ön yüz ölçüsü 38 × 92 mm
Gövde derinliği 30 mm
Buton çapı 19 mm
Kontak tipi Tek kontak, NO + COM
Kontak kapasitesi 5 A @ 125/250 VAC
Kontak malzemesi Epoksi kaplı çinko
Kontak direnci 50 mΩ maksimum
Çalışma şekli Anlık darbe (momentary)
Su geçirmezlik IP67
Gövde malzemesi Paslanmaz çelik (inox)
Çalışma sıcaklığı -20 °C … +70 °C

<--more-->

05 mi, 06 mı?

İki model aynı işi yapıyor. Seçim, monte edilecek yüzeyin ölçüsüne ve geçiş boşluğuna bakıyor.

OMG 09-16-05 OMG 09-16-06
Ön yüz 40 × 85 mm 38 × 92 mm
Derinlik 40 mm 30 mm
Buton Ø19 mm Ø19 mm
Elektrik Aynı Aynı

Derinlik öne çıkıyorsa 06. 30 mm, 40 mm'ye göre duvardan 1 cm daha az çıkıyor. Dar koridor, küçük giriş holü ve kapı kanadının kasaya yakın geçtiği yerlerde bu 1 cm işe yarar.

Genişlik öne çıkıyorsa 06. 38 mm, 40 mm'lik bir pervaza 2 mm pay bırakır. Pay küçük ama taşma riski ortadan kalkar.

Yükseklik öne çıkıyorsa 05. 92 mm, alçak pervazlarda veya buton üstünde başka bir cihaz olan noktalarda sıkışabilir. 85 mm daha kolay sığar.

Etiket gerekiyorsa 06. Uzun ön yüz, daire numarası veya kat bilgisi için yer bırakır.

30 mm derinlik ne kazandırır?

Yüzey tip buton duvarın üstünde durur. Derinlik arttıkça çarpma riski ve görsel kütle artar.

30 mm'lik gövde, ince profil doğramada ve dar geçişlerde daha az engel oluşturur. Kapı kanadı açılırken butona mesafe kalıyorsa, 05'te sorun çıkaran bir noktada 06 rahat çalışır.

Buna karşılık iç hacim azalır. Kablo payı daha dar; sıva üstü kanaldan gelen kalın kablo veya spiral, gövde içinde 05'teki kadar rahat kıvrılmaz. Kablo ucu için 3–4 cm boşluk bırakmak yeterli olur.

Yüzey ailesi

Model Form Ön yüz Derinlik Buton
OMG 09-16-01 Yuvarlak — — 16 mm
OMG 09-16-02 Kare — — 16 mm
OMG 09-16-05 Dikdörtgen 40 × 85 mm 40 mm 19 mm
OMG 09-16-06 Dikdörtgen 38 × 92 mm 30 mm 19 mm
OMG 09-16-08 Kare — — 19 mm

Gömme montaj gerekiyorsa: OMG 09-16-03 dikdörtgen, OMG 09-16-04 oval, OMG 09-16-07 kare.

Tüm aile: Zil Butonları

Bağlantı

İki terminal var: NO ve COM. Butona enerji gitmez, polarite aranmaz. Zil ünitesinin buton girişine NO, ortak ucuna COM bağlanır.

Basıldığında hat kapanır, zil çalar; bırakınca açılır. 5 A @ 125/250 VAC kapasite standart zil trafolarının çok üzerinde; aynı kontakla kapı otomatiği rölesi veya erişim kontrol panelinin açma girişi de tetiklenebilir.

Buton şebeke hattına bağlanmaz; zil, diafon veya interkom sisteminin 6–24 V AC/DC hattında çalışır.

Montaj notu

  1. Düşey hizayı kurun. 92 mm yükseklikte eğim gözle hemen görülür. Panelin kenarını su terazisiyle kontrol edin.
  2. Vidaları üstten alta sıkın. İki delik düşey yerleştiği için önce üst vidayı yarıya kadar sıkıp hizayı ayarlayın, sonra alt vidayı sabitleyin.
  3. Pervaz payını ölçün. 38 mm gövde, 40 mm'lik pervaza 2 mm pay bırakır. Pervaz 38 mm'den darsa panel taşar.
  4. Kabloyu alttan alın. Geçiş deliğini alt kenara açın; üstten gelen kablo su yoluna dönüşür.
  5. Üst kenarı silikonlayın. IP67 gövde korumalı, ama duvar ile gövde arasındaki boşluk açık kalırsa su arkadan girer.
  6. Test edin. Zil çalıyor, bırakınca susuyorsa bağlantı doğru.

Kullanım alanları

Dar pervazlı kapılar, ince profil alüminyum doğramalar, küçük giriş holleri, apartman ve site girişleri, ofis kat kapıları, otel kat girişleri, klinik kapıları, daire numarası etiketi gereken noktalar.

Sık sorulan sorular

05 ile 06 arasındaki fark ne?
Gövde ölçüsü. 09-16-05: 40 × 85 mm, 40 mm derinlik. 09-16-06: 38 × 92 mm, 30 mm derinlik. Buton ve elektrik aynı.

Hangisi dar geçişe uygun?
30 mm derinlik, 05'e göre 10 mm daha az çıkıntı yapar. Kapı kanadı ile buton arasında az mesafe varsa 06 tercih edilmeli.

92 mm yükseklik sorun olur mu?
Alçak pervazda veya buton üstünde başka cihaz varsa sıkışabilir. Monte edilecek yüzeyin yüksekliğini önceden ölçün.

Duvarı kesmem gerekiyor mu?
Hayır. İki vida deliği ve kablo geçişi yeterli. Gömme modelde ayrıca kasa boşluğu açılır.

Dış mekanda su alır mı?
IP67 gövde suya dayanır. Duvar ile gövde arasındaki boşluk silikonlanmazsa su arkadan girebilir.

Toplu alımda teslim süresi ne?
Stok durumuna göre değişir. Adet ve teslim adresini iletin, aynı gün plan çıkaralım.
