OMEGA Paslanmaz Zil Butonu (Gömme Tip)

Ürün Kodu: OMG 09-16-04

★★★★★ 4.9 (47 Yorum) Google

Omega Door Hardware markalı ürünün fiyat ve stok bilgisi için bizimle iletişime geçin. Tekli ve toplu alımlarınıza özel fiyat teklifleri ekibimiz tarafından sunulmaktadır.

WhatsApp ile Sipariş Ver & Fiyat Al 7/24 Canlı Destek Formu Doldurun, Size Dönelim

Neden Bizi Tercih Etmelisiniz?

İstanbul'dan Türkiye geneline aynı/ertesi gün kargo, kolay iade-değişim, uzman destek ve orijinal ürün garantisiyle 1500+ ürün ve 16+ markadan kapı donanım çözümleri sunuyoruz.

İletişime Geçin

Ürün Bilgileri

Ürün Açıklaması

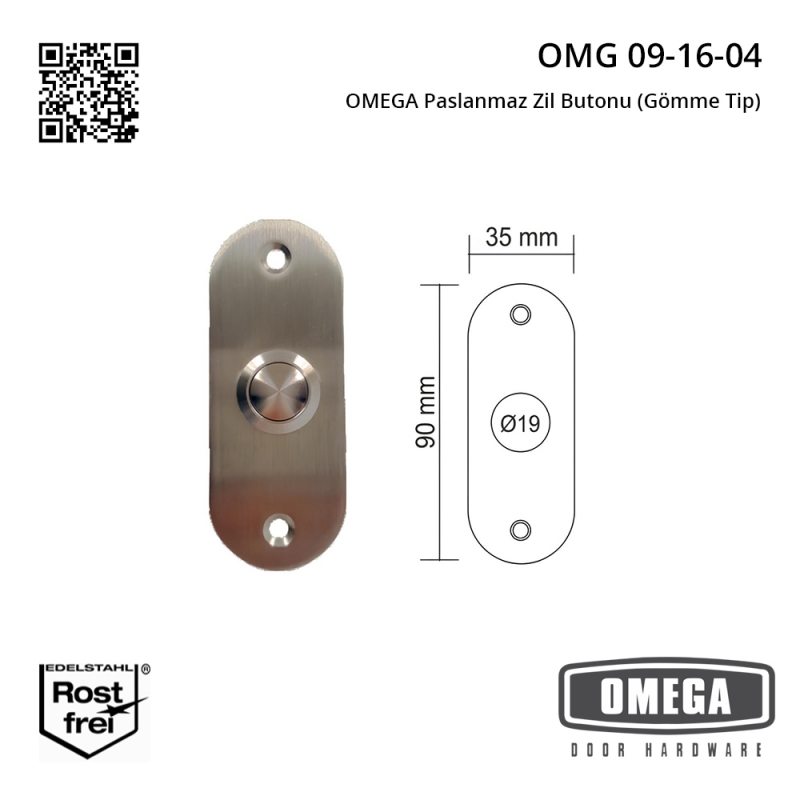

OMG 09-16-04, oval panelli gömme zil butonudur. Buton çapı 19 mm, kontak tek (NO + COM), gövde IP67 paslanmaz çelik. Elektrik tarafı ailenin diğer gömme modelleriyle birebir aynı. Bu modeli ayıran şey oval panel geometrisi.

Oval panelin köşesi yok. Dar pervazda daha yumuşak durur, klasik cephelerde dikdörtgenin sert hattını kırar ve mevcut oval isimliklerin yanına doğal oturur.

Teknik özellikler

Özellik Değer
Ürün kodu OMG 09-16-04
Panel formu Oval, gömme
Buton çapı 19 mm
Kontak tipi Tek kontak, NO + COM
Kontak kapasitesi 5 A @ 125/250 VAC
Kontak malzemesi Epoksi kaplı çinko
Kontak direnci 50 mΩ maksimum
Çalışma şekli Anlık darbe (momentary)
Su geçirmezlik IP67
Gövde malzemesi Paslanmaz çelik (inox)
Çalışma sıcaklığı -20 °C … +70 °C

<--more-->

Oval panel ne zaman seçilir?

Diafonun yanına ikinci buton eklerken. Apartman girişinde diafon zaten oval hatlıysa, yanına dikdörtgen bir buton koymak cepheyi bozar. Oval panel aynı dili konuşur.

Klasik ve ahşap cephelerde. Dikdörtgen panelin keskin köşesi, ahşap kaplama ve profilli pervazda göze batar. Oval form daha az iddialı durur.

Dar pervazda. Oval panel uçlara doğru daraldığı için vidalama noktaları daha küçük bir alana sığar. Pervaz genişliği sınırlıysa dikdörtgen panel taşabilir.

Mevcut oval kasayı yenilerken. Eski buton oval bir çerçeve içindeyse, aynı formda kalmak sökme izlerini ve boya farkını gizler.

Bunların hiçbiri geçerli değilse ve cephe düz modern bir yüzeyse, dikdörtgen model genelde daha nötr kalır.

Buton aynı, panel farklı

Üç gömme modelin elektriği ve butonu aynı. Seçim panel formunda bitiyor:

Model Panel formu Buton Kontak
OMG 09-16-03 Dikdörtgen 19 mm NO + COM, 5 A
OMG 09-16-04 Oval 19 mm NO + COM, 5 A
OMG 09-16-07 Kare 19 mm NO + COM, 5 A

Yüzey montaj gerekiyorsa aynı ailenin sekiz modeli var: Zil Butonları

Bağlantı: iki damar yeterli

Butonun arkasında NO ve COM olmak üzere iki terminal var. Butona enerji gitmez, polarite aranmaz. Zil hattının iki damarı bu terminallere girer, diğer uçlar zil ünitesinin buton ve ortak girişine bağlanır.

Basıldığı anda kontak kapanır, hat tamamlanır, zil çalar. Bırakınca kontak açılır. Buton kilitlenmez, basılı kalmaz.

5 A @ 125/250 VAC kontak kapasitesi, zil trafosunun çektiği akımın çok üzerinde. Aynı kontakla kapı otomatiği rölesini veya erişim kontrol panelinin açma girişini de tetikleyebilirsiniz. Zil hattı kısa olduğu için genelde 0,5–0,75 mm² iki damarlı kablo yeterli olur.

Buton şebeke hattına bağlanmaz. Zil, diafon veya interkom sisteminin düşük gerilim hattında çalışır.

Montaj notu

  1. Açıklığı ölçün. Dikdörtgen bir deliğin üzerine oval panel takacaksanız köşelerin açıkta kalıp kalmadığını kontrol edin. Oval panel dikdörtgen açıklığı her zaman tam kapatmaz.
  2. Contayı düz yüzeye oturtun. IP67 koruma contanın tam temasına bağlı. Fayans, mermer veya eğri sıva üzerinde conta boşluk verir.
  3. Kabloyu zedelemeden geçirin. Arka kasadaki geçiş deliğinin çapaklarını alın; keskin kenar kılıfı zamanla keser.
  4. Vidayı abartmayın. Paslanmaz panelde aşırı sıkma dalga yapar, conta ezilir ve su yolu açılır.
  5. Test edin. Butona basıldığında zil çalıyor, bırakıldığında susuyorsa bağlantı doğru. Ses gelmiyorsa sorun butonda değil, zil ünitesinin beslemesinde veya ayarındadır.

Dış cephede üstten gelen suyu tahliye edecek eğimi koruyun. Panelin üst kenarına su birikmemeli.

Uyumlu sistemler

  • Zil ünitesi ve zil trafosu (6–24 V AC/DC)
  • Görüntülü diafon ve interkom santralleri
  • Erişim kontrol panellerinin buton/açma girişleri
  • Kapı otomatiği tetikleme röleleri
  • Mevcut diafonun yanına eklenen ikinci çağrı butonu

Mevcut sistemin gerilimini bilmiyorsanız ölçüp iletin; uyumlu bağlantıyı birlikte kuralım.

Kullanım alanları

Apartman ve site girişleri, diafon panosu yanındaki ikinci buton noktaları, villa ve müstakil konut kapıları, otel kat girişleri, klinik ve muayenehane kapıları, klasik cepheli ticari binalar.

Sık sorulan sorular

Oval mi, dikdörtgen mi seçmeliyim?
Cephe ve kasa ölçüsü belirliyorsa ona uyun. Serbest seçim varsa: dar pervaz, klasik cephe ve diafon yanı için oval; düz modern yüzeyler için dikdörtgen.

Mevcut dikdörtgen deliği kapatır mı?
Ölçüye bağlı. Oval panel köşeleri her zaman örtmez. Montajdan önce açıklığı ve panel ölçüsünü karşılaştırın.

Diafonla birlikte kullanılır mı?
Evet, ayrı bir hat olarak. Buton diafonun kendi devresine değil, zil ünitesinin buton girişine bağlanır. İki buton birbirinden bağımsız çalışır.

09-16-03 ile elektrik farkı var mı?
Yok. Buton çapı, kontak yapısı, kapasite ve IP sınıfı aynı. Tek fark panel formu.

Dış mekanda su alır mı?
IP67 gövde, doğru monte edilmiş conta ile geçici su temasına dayanır. Conta boşluğu varsa koruma sınıfı işe yaramaz.

Toplu alımda teslim süresi ne?
Stok durumuna göre değişir. Adet ve teslim adresini iletin, aynı gün plan çıkaralım.


İndirmeler

1 dosya
Ürüne ait teknik bilgi datasheet'i ile kurulum ve montaj talimatları kılavuzu'nu PDF formatında indirebilirsiniz.
