Manyetik Kontak

Manyetik Kontak

Manyetik kontak (door position switch / reed switch), bir kapı veya pencerenin açık mı kapalı mı olduğunu elektriksel olarak algılayan, alarm ve erişim kontrol sistemlerinin temel durum sensörüdür. İki parçadan oluşur: kapı kanadına monte edilen mıknatıslı parça ve kapı kasasına monte edilen, elektrik bağlantısına sahip sensör (reed switch) parçası. Kapı kapalıyken bu iki parça birbirine yakın konumdadır ve devre belirli bir durumda kalır; kapı açıldığında mıknatıs sensörden uzaklaşır ve devre durumu değişir — bu değişim alarm paneline veya erişim kontrol sistemine "kapı açıldı" sinyali olarak iletilir.

Omega Door Hardware; dormakaba ve ASSA ABLOY markalı manyetik kontakları Türkiye'de stoktan temin etmektedir.

Reed Switch Nasıl Çalışır?

Manyetik kontağın sensör parçası içinde, koruyucu cam tüp içine yerleştirilmiş iki ince ferromanyetik metal şerit (reed) bulunur. Normal durumda bu şeritler birbirine değmez veya birbirine değer — modele göre devre NO (Normally Open) veya NC (Normally Closed) olarak tasarlanır.

Kapı kanadındaki mıknatıs parçası sensöre yakın konumdayken oluşturduğu manyetik alan, cam tüp içindeki metal şeritleri hareket ettirir: NO tip kontakta şeritler birbirine değerek devreyi kapatır, NC tip kontakta ise şeritler birbirinden ayrılarak devreyi açar. Mıknatıs uzaklaştığında (kapı açıldığında) şeritler eski konumuna döner ve devre durumu tersine çevrilir.

Bu basit ama güvenilir mekanizma, hareketli parça veya elektronik bileşen gerektirmediğinden onlarca yıl arızasız çalışabilir.

Standart, Balanced ve Gömme (Recessed) Tip

Manyetik kontaklar üç temel yapılandırmada üretilir. Doğru tipin seçilmesi güvenlik seviyesini ve montaj estetiğini doğrudan etkiler.

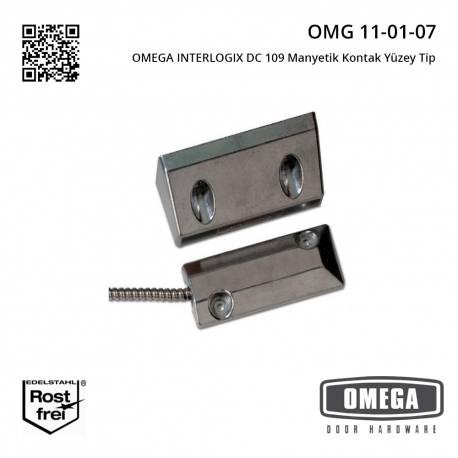

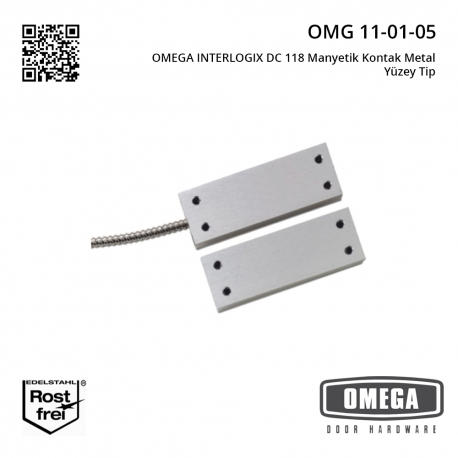

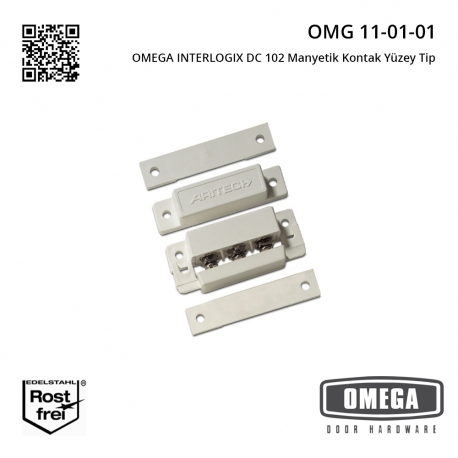

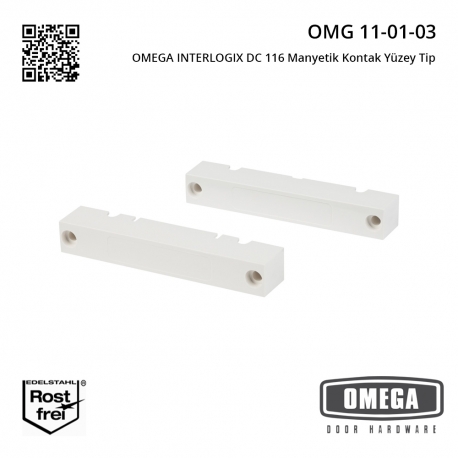

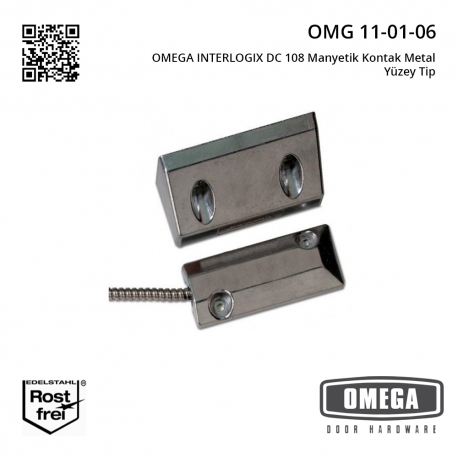

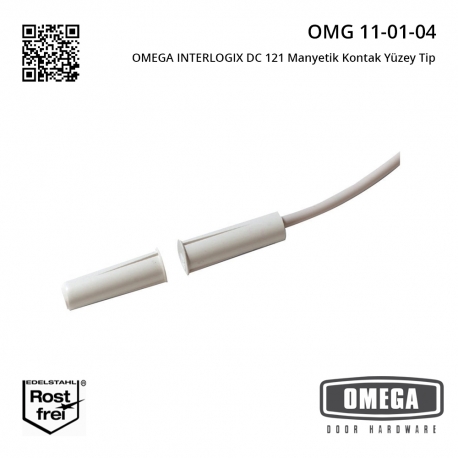

Standart Tip Tek reed switch ve tek mıknatıstan oluşan temel yapı. Kapı açık/kapalı durumunu algılar. Ekonomik ve yaygın; ev ve standart ticari alarm sistemlerinin çoğunda yeterlidir.

Balanced (Dengelenmiş) Tip — dormakaba 9530 Standart kontaktan farklı olarak, balanced manyetik kontak birden fazla reed switch ve özel manyetik alan dengeleme tasarımı kullanır. Bu yapı, dışarıdan ikinci bir mıknatısla sensörü kandırma (manipülasyon / "şeyrtme") girişimlerine karşı koruma sağlar. Bir saldırgan harici mıknatısla reed switch'i sahte "kapalı" durumda tutmaya çalışırsa, balanced kontak alan dengesizliğini algılar ve sabotaj alarmı üretir. Yüksek güvenlik gerektiren bankacılık, kuyumcu ve kurumsal güvenlik projelerinde tercih edilir.

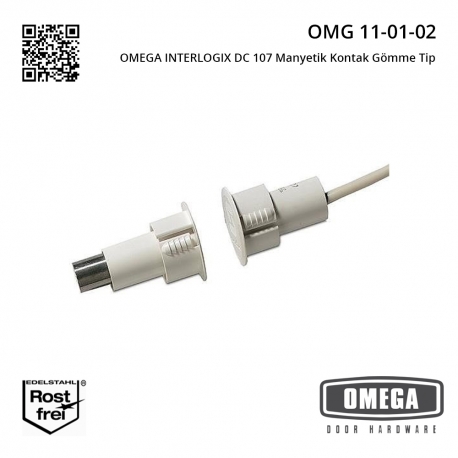

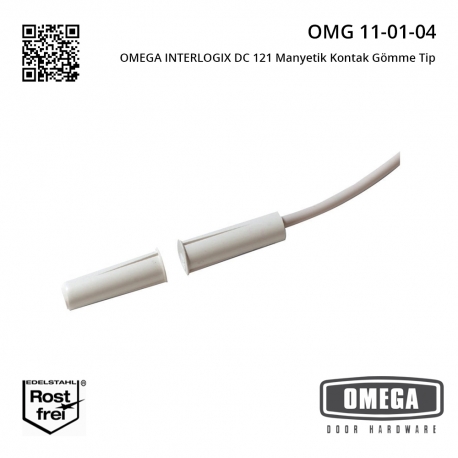

Gömme Tip (Recessed) — dormakaba 9540 Sensör ve mıknatıs, kapı kasası ve kanadının içine gömülerek tamamen gizlenir; dışarıdan görünmez. Standart yüzey montajlı kontaklara kıyasla estetik bütünlük sağlar ve fiziksel müdahaleye karşı ek koruma sunar — dışarıdan görülmeyen bir sensör söküp devre dışı bırakılamaz. Mimari öncelikli projeler ve estetik kapı sistemlerinde tercih edilir.

Sistem Entegrasyonu — Alarm ve Erişim Kontrol Bağlantısı

Manyetik kontak, iki ayrı sistemde farklı işlev görür:

Hırsız Alarm Sistemi Entegrasyonu Manyetik kontak alarm paneline bağlanır. Sistem "kurulu" (armed) konumdayken kapı açılırsa devre durumu değişir ve alarm paneli sirenleri/bildirimleri tetikler. NC tip kontaklar genelde alarm zon hatlarında tercih edilir; kablo kesilmesi de "açık" sinyali üretir, bu da sabotaj tespitini kolaylaştırır.

Erişim Kontrol Sistemi Entegrasyonu — Door Position Sensing Manyetik kontak, manyetik kilit veya elektrikli kilit karşılığının izleme kontağına ek olarak ya da bağımsız olarak erişim kontrol paneline bağlanır. Şu durumları tespit eder: kapı açık bırakıldı (door held open), kapı kilitliyken zorla açıldı (door forced open), kapı geçiş sonrası tam kapanmadı. Bu bilgiler denetim kaydına işlenir ve gerekirse anlık alarm üretir.

→ Geçiş Kontrol ve PDKS Sistemleri → Hırsız Alarm Sistemleri

Stokta Bulunan Modeller

dormakaba 9530 — Balanced Manyetik Kontak (Door Position Switch) dormakaba'nın yüksek güvenlik serisi balanced manyetik kontağı. Manyetik alan dengeleme teknolojisiyle harici mıknatıs manipülasyonuna karşı koruma sağlar. Banka, kuyumcu ve kurumsal güvenlik projelerinde standart tercih.

→ dormakaba 9530 Ürün Sayfası

dormakaba 9540 — Gömme Tip Manyetik Kontak (Door Position Switch) Kapı kasası ve kanadına gömülerek tamamen gizlenen tip. Mimari estetiği bozmaz, dışarıdan görülmediği için fiziksel sabotaja kapalıdır. Otel, ofis ve estetik öncelikli kurumsal projeler için.

→ dormakaba 9540 Ürün Sayfası

ASSA ABLOY Manyetik Kontak Serisi ASSA ABLOY'un standart ve yüzey montajlı manyetik kontak modelleri. ASSA ABLOY manyetik kilit ve erişim kontrol sistemleriyle entegre çalışmak üzere tasarlanmıştır; NO/NC seçenekleriyle farklı alarm panel girişlerine uyum sağlar.

→ ASSA ABLOY Manyetik Kontak Ürün Sayfası

Kullanım Alanları

Hırsız Alarm Sistemleri Bina giriş kapıları, pencereler ve depo kapılarında alarm paneline bağlı standart veya balanced manyetik kontak. Sistem kurulduğunda yetkisiz açılış anlık alarm üretir.

Banka ve Kuyumcu Güvenliği Balanced manyetik kontak, kasa odası ve vitrin kapılarında harici mıknatıs manipülasyonuna karşı koruma sağlar. Sabotaj tespiti yasal denetim raporlarında önemli bir güvenlik katmanı olarak değerlendirilir.

Oteller ve Mimari Projeler Gömme tip manyetik kontak, misafir odası ve lobi kapılarında estetik bütünlüğü koruyarak kapı durumu izlemesi sağlar.

Erişim Kontrol ve PDKS Sistemleri İzleme kontaklı manyetik kilit veya elektrikli kilit karşılığına ek olarak, bağımsız manyetik kontak ile kapı durumu çift katmanlı doğrulanır. Denetim kaydı ve açık kapı alarmı için.

Sunucu Odaları ve Teknik Alanlar Kabinet ve teknik oda kapılarında manyetik kontak; yetkisiz erişim denemeleri anlık olarak güvenlik merkezine bildirilir.

Sık Sorulan Sorular

Manyetik kontak ile manyetik kilidin izleme kontağı arasındaki fark nedir? İzleme kontağı, manyetik kilidin kendi gövdesine entegre edilmiş bir sensördür ve kilidin tam temas kurduğunu bildirir. Manyetik kontak ise bağımsız bir cihazdır; kapı kanadı ile kasası arasına monte edilir ve kapının fiziksel olarak açık mı kapalı mı olduğunu, kilitten bağımsız olarak algılar. Yüksek güvenlik projelerinde ikisi birlikte kullanılarak çift katmanlı doğrulama yapılır.

NO mu NC mi seçmeliyim? Bu, bağlanacağı alarm panelinin veya erişim kontrol kontrolörünün giriş tipine bağlıdır. NC (Normally Closed) tip, kablo kesilmesi durumunda da "açık" sinyali ürettiğinden sabotaj tespiti açısından daha güvenlidir ve çoğu modern alarm sisteminde tercih edilir. Mevcut panelinizin giriş tipini teknik ekibimizle teyit edin.

Balanced manyetik kontak standart kontaktan ne kadar daha güvenli? Standart manyetik kontak, dışarıdan güçlü bir mıknatıs yaklaştırılarak "kapalı" durumda tutulabilir — kapı açılsa bile sensör bunu algılamaz. Balanced kontak bu manipülasyonu manyetik alan dengesizliği olarak tespit eder ve sabotaj alarmı üretir. Yüksek değerli varlıkların bulunduğu alanlarda bu fark kritik önem taşır.

Gömme tip manyetik kontak her kapıya uygulanabilir mi? Kapı kasası ve kanadında sensör ve mıknatısın gömülebileceği yeterli malzeme kalınlığı olması gerekir. İnce profilli alüminyum kapılarda gömme montaj mümkün olmayabilir; bu durumda yüzey montajlı standart veya balanced model tercih edilir.

Manyetik kontak kablolu mu, kablosuz mu? Stoktaki modellerin tamamı kablolu çalışır; alarm paneline veya erişim kontrol kontrolörüne doğrudan kablo bağlantısı gerektirir. Kablosuz kapı sensörleri farklı bir ürün kategorisidir; kablosuz alarm sistemi planlıyorsanız teknik ekibimizle görüşmenizi öneririz.
