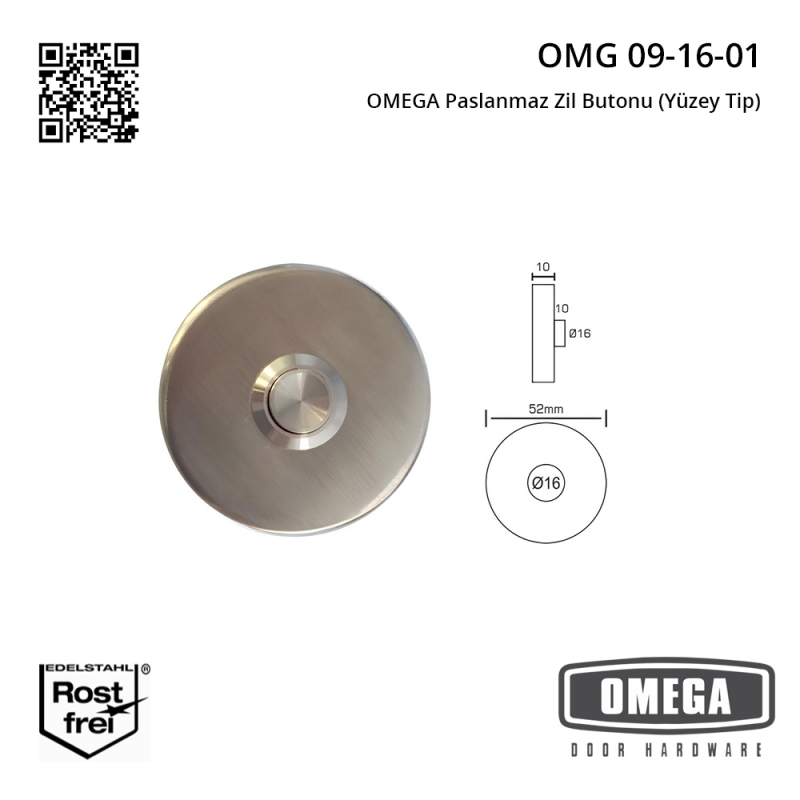

OMEGA Paslanmaz Zil Butonu (Yüzey Tip)

Ürün Kodu: OMG 09-16-01

★★★★★ 4.9 (47 Yorum) Google

Omega Door Hardware markalı ürünün fiyat ve stok bilgisi için bizimle iletişime geçin. Tekli ve toplu alımlarınıza özel fiyat teklifleri ekibimiz tarafından sunulmaktadır.

WhatsApp ile Sipariş Ver & Fiyat Al 7/24 Canlı Destek Formu Doldurun, Size Dönelim

Neden Bizi Tercih Etmelisiniz?

İstanbul'dan Türkiye geneline aynı/ertesi gün kargo, kolay iade-değişim, uzman destek ve orijinal ürün garantisiyle 1500+ ürün ve 16+ markadan kapı donanım çözümleri sunuyoruz.

İletişime Geçin

Ürün Bilgileri

Ürün Açıklaması

OMG 09-16-01, yuvarlak gövdeli yüzey tip zil butonudur. Buton çapı 16 mm, kontak tek (NO + COM), gövde IP67 paslanmaz çelik. Duvara veya kapı kasasına iki vidayla oturur; delik açmayı, arka kasa hazırlamayı gerektirmez.

Ailenin gömme modellerinde buton 19 mm. Bu modelde 16 mm. Fark küçük görünüyor ama parmakla bulma hissi ve cephede kapladığı alan değişiyor.

Teknik özellikler

Özellik Değer
Ürün kodu OMG 09-16-01
Montaj tipi Yüzey (surface)
Panel formu Yuvarlak
Buton çapı 16 mm
Kontak tipi Tek kontak, NO + COM
Kontak kapasitesi 5 A @ 125/250 VAC
Kontak malzemesi Epoksi kaplı çinko
Kontak direnci 50 mΩ maksimum
Çalışma şekli Anlık darbe (momentary)
Su geçirmezlik IP67
Gövde malzemesi Paslanmaz çelik (inox)
Çalışma sıcaklığı -20 °C … +70 °C

<--more-->

Yuvarlak ve 16 mm ne kazandırır?

Yuvarlak taban, köşesi olmadığı için dar bir pervaza ya da profil kenarına sığar. Kare ve dikdörtgen panelde köşe, kasayı aşıp dışarı taşabilir.

16 mm buton, 19 mm'ye göre daha küçük bir hedef. Kapı pervazı inceyse, giriş panosunda yer darsa veya buton cephede büyük duruyorsa bu ölçü daha dengeli olur. Kalın eldivenle çalışılan depo ve saha girişlerinde ise 19 mm modeller daha rahat.

Yuvarlak form ayrıca klasik zil butonu görüntüsünü korur. Tadilatta eski yuvarlak butonun yerine geçerken cephede yabancı durmaz.

Yüzey tip: delik açmadan montaj

Gömme tipte duvarı oymak, arka kasa yerleştirmek ve conta hattını tutturmak gerekir. Yüzey tipte buton duvarın üstünde durur; iki vida ve bir kablo deliği yeter.

Bu fark üç yerde işe yarar:

Mevcut butonu değiştirirken. Eski buton sökülür, aynı noktaya yenisi vidalanır. Duvarda büyük bir açıklık bırakılmaz.

Betonarme ve fayans yüzeylerde. Delik açmak zahmetli ve riskli. Yüzey montaj bu işi tamamen kaldırır.

Kablo görünür kalacaksa. Kablo dışarıdan geliyorsa yüzey tip daha temiz sonuç verir; gömme tipte kabloyu duvar içine gizlemek gerekir.

Karşılığında buton cepheden 1–2 cm kadar çıkar. Kapı kasasının menteşe tarafına monte edilecekse kanat açılırken çarpmadığını kontrol edin.

Yüzey ailesi: hangi model?

Beş yüzey modeli var. Elektrikleri aynı, form ve buton çapı değişiyor:

Model Form Buton
OMG 09-16-01 Yuvarlak 16 mm
OMG 09-16-02 Kare 16 mm
OMG 09-16-05 Dikdörtgen 19 mm
OMG 09-16-06 Dikdörtgen 19 mm
OMG 09-16-08 Kare 19 mm

Gömme montaj gerekiyorsa üç model var: OMG 09-16-03 dikdörtgen, OMG 09-16-04 oval, OMG 09-16-07 kare.

Tüm aile: Zil Butonları

Bağlantı

İki terminal, iki damar. NO zil ünitesinin buton girişine, COM ortak uca gider. Polarite yok, butona enerji verilmez.

Basıldığında kontak kapanır, zil çalar; bırakınca açılır. 5 A @ 125/250 VAC kapasite, standart zil trafosunun çok üzerinde. Aynı kontakla kapı otomatiği rölesini veya erişim kontrol panelinin açma girişini de tetikleyebilirsiniz.

Buton şebeke hattına bağlanmaz; zil, diafon veya interkom sisteminin 6–24 V AC/DC hattında çalışır.

Montaj notu

  1. Yüzeyi düzleyin. Yuvarlak taban eğri yüzeyde bir noktadan temas eder, karşı tarafı havada kalır. Gerekirse ince bir ara pul kullanın.
  2. Vida deliklerini doğru açın. Dübel tipini duvar malzemesine göre seçin; alçıpan ve beton aynı dübeli istemez.
  3. Kabloyu alttan alın. Kablo girişi mümkünse alt kenardan gelsin; üstten gelen su doğrudan gövdeye iner.
  4. Üst kenarı silikonlayın. IP67 gövde suya dayanır ama duvar ile gövde arasındaki boşluktan su girebilir. Üst kenara ince bir silikon hattı yeter.
  5. Test edin. Zil çalıyor, bırakınca susuyorsa bağlantı doğru. Ses yoksa zil ünitesinin beslemesine ve ayarına bakın.

Uyumlu sistemler

  • Zil ünitesi ve zil trafosu (6–24 V AC/DC)
  • Görüntülü diafon ve interkom santralleri
  • Erişim kontrol panellerinin buton/açma girişleri
  • Kapı otomatiği tetikleme röleleri
  • Mevcut yuvarlak butonun birebir değişimi

Kullanım alanları

Apartman ve villa girişleri, müstakil konut kapıları, ofis ziyaretçi kabul noktaları, klinik ve muayenehane kapıları, site güvenlik kulübeleri, bahçe kapısı ve dış cephe buton noktaları, eski yuvarlak zil butonlarının yenilenmesi.

Sık sorulan sorular

Yuvarlak zil butonu ile kare arasındaki fark ne?
Form ve buton çapı. 09-16-01 yuvarlak ve 16 mm; 09-16-02 kare ve 16 mm; 09-16-08 kare ve 19 mm. Elektrik özellikleri aynı.

Duvarda delik açmam gerekiyor mu?
Hayır. Yüzey tip olduğu için sadece iki vida deliği ve kablo geçişi yeterli. Gömme modellerde ayrıca kasa boşluğu gerekir.

16 mm buton küçük mü kalır?
Kapı girişi ve ofis kullanımı için yeterli. Kalın eldivenle çalışılan saha girişlerinde 19 mm modeller daha rahat basılır.

Dış mekanda su alır mı?
IP67 gövde suya dayanır, ancak duvar ile gövde arasındaki boşluk açık kalırsa su arkadan girer. Üst kenarı silikonlamak gerekir.

Mevcut butonun kablosu yetmezse?
Yüzey tipte kablo dışarıdan geldiği için ek yapmak kolay. Gömme tipte kablo duvar içinde kaldığından bu iş zorlaşır.

Toplu alımda teslim süresi ne?
Stok durumuna göre değişir. Adet ve teslim adresini iletin, aynı gün plan çıkaralım.


İndirmeler

1 dosya
Ürüne ait teknik bilgi datasheet'i ile kurulum ve montaj talimatları kılavuzu'nu PDF formatında indirebilirsiniz.
