OMEGA Paslanmaz Zil Butonu (Gömme Tip)

Ürün Kodu: OMG 09-16-07

★★★★★ 4.9 (47 Yorum) Google

Omega Door Hardware markalı ürünün fiyat ve stok bilgisi için bizimle iletişime geçin. Tekli ve toplu alımlarınıza özel fiyat teklifleri ekibimiz tarafından sunulmaktadır.

WhatsApp ile Sipariş Ver & Fiyat Al 7/24 Canlı Destek Formu Doldurun, Size Dönelim

Neden Bizi Tercih Etmelisiniz?

İstanbul'dan Türkiye geneline aynı/ertesi gün kargo, kolay iade-değişim, uzman destek ve orijinal ürün garantisiyle 1500+ ürün ve 16+ markadan kapı donanım çözümleri sunuyoruz.

İletişime Geçin

Ürün Bilgileri

Ürün Açıklaması

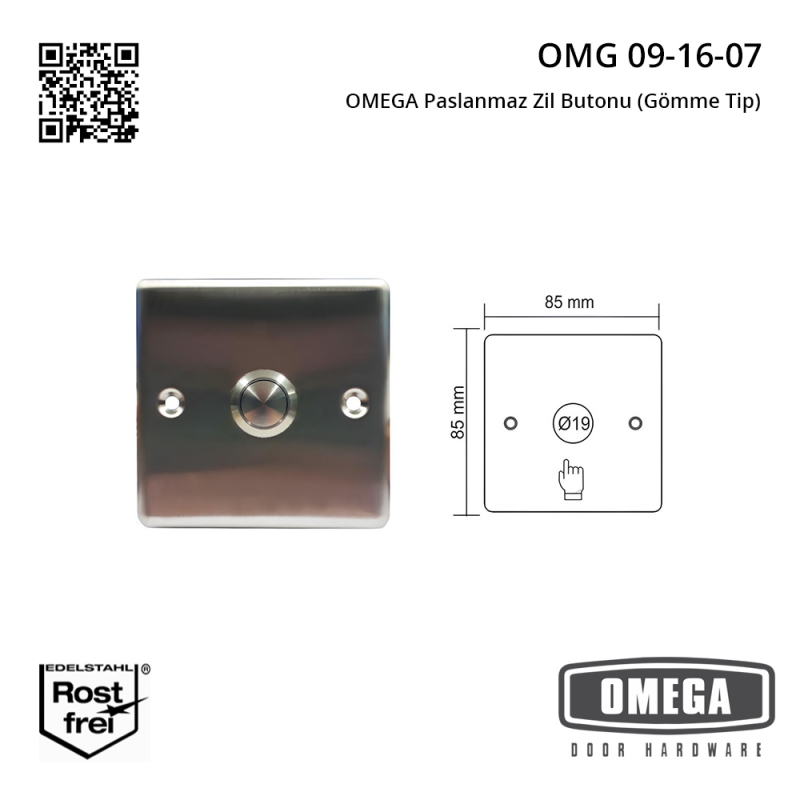

OMG 09-16-07, kare panelli gömme zil butonudur. 19 mm buton, tek kontak (NO + COM), IP67 paslanmaz gövde. Elektrik özellikleri ailenin diğer gömme modelleriyle aynı; bu modeli ayıran şey kare panel.

Kare form, cephede dik açıyla oturur. Modern binalarda, alüminyum kompozit kaplamalarda ve kart okuyucu yanında butonun mimariyle kavga etmemesini sağlar.

Teknik özellikler

Özellik Değer
Ürün kodu OMG 09-16-07
Panel formu Kare, gömme
Buton çapı 19 mm
Kontak tipi Tek kontak, NO + COM
Kontak kapasitesi 5 A @ 125/250 VAC
Kontak malzemesi Epoksi kaplı çinko
Kontak direnci 50 mΩ maksimum
Çalışma şekli Anlık darbe (momentary)
Su geçirmezlik IP67
Gövde malzemesi Paslanmaz çelik (inox)
Çalışma sıcaklığı -20 °C … +70 °C

<--more-->

Kare panel ne zaman seçilir?

Kart okuyucu veya diafon yanında. Erişim kontrol cihazlarının çoğu dikdörtgen ya da kare hatlı. Buton aynı gridde durunca giriş cephesi dağınık görünmüyor.

Alüminyum kompozit ve metal kaplamada. Panel derzleri düz çizgiyle ilerler. Kare buton bu çizgiye paralel oturur, oval form ise arada yumuşak bir kırılma yaratır.

Yan yana birden fazla butonda. İki daire, iki blok veya servis zili gibi durumlarda butonlar alt alta ya da yan yana dizilir. Kare panellerde aralık eşitlenir, sıra kaymaz.

Eski kare çerçeveyi yenilerken. Mevcut buton kare bir kasaya oturuyorsa aynı formda kalmak, sökme izini ve boya farkını gizler.

Düz modern cephe yoksa ve giriş klasik bir ahşap kapıysa, oval veya dikdörtgen model daha yumuşak durur.

Buton aynı, panel farklı

Model Panel formu Buton Kontak
OMG 09-16-03 Dikdörtgen 19 mm NO + COM, 5 A
OMG 09-16-04 Oval 19 mm NO + COM, 5 A
OMG 09-16-07 Kare 19 mm NO + COM, 5 A

Üç modelde de buton çapı, kontak yapısı, kapasite ve IP sınıfı aynı. Seçim tamamen panel geometrisinde ve mevcut kasa ölçüsünde bitiyor.

Yüzey montaj gerekiyorsa ailenin diğer üyeleri: Zil Butonları

Mevcut zil ünitesine bağlama

Butonun arkasında iki terminal var. Zil ünitesi tarafında da iki karşılık:

Buton terminali Zil ünitesi terminali
NO Buton girişi
COM Ortak (COM / nötr)

Butona enerji verilmez, polarite aranmaz. İki damarlı zil kablosu bu iki terminali birbirine bağlar; buton basıldığında hat kapanır ve zil çalar.

5 A @ 125/250 VAC kontak kapasitesi standart zil trafolarının çok üzerinde. Aynı kontakla kapı otomatiği rölesini veya erişim kontrol panelinin açma girişini de tetikleyebilirsiniz.

Buton şebeke hattına bağlanmaz. Zil, diafon veya interkom sisteminin düşük gerilim hattında çalışır (6–24 V AC/DC).

Montaj notu

  1. Köşeleri kontrol edin. Kare panelde conta köşelerde dört ayrı noktada birleşir. Panel eğri bir yüzeye oturursa ilk boşluk köşede açılır ve su oradan girer.
  2. Hizayı kaçırmayın. Yan yana buton dizilecekse ilk paneli su terazisiyle oturtun; sonrakiler onun referansıyla gider.
  3. Açıklığı ölçün. Mevcut kare kasa farklı ölçüdeyse panel kenarları açıkta kalabilir. Montajdan önce kasa açıklığı ile panel ölçüsünü karşılaştırın.
  4. Vidayı eşit sıkın. Dört vidayı sırayla ve aynı torkta sıkın. Bir köşeyi fazla sıkmak paneli kaşlar, karşı köşede conta boşluğu bırakır.
  5. Test edin. Butona basınca zil çalıyor, bırakınca susuyorsa bağlantı doğru. Ses yoksa zil ünitesinin beslemesine ve ayarına bakın.

Dış cephede panelin üst kenarında su birikmemeli. Gerekirse üst kenara ince bir damlalık eğimi verin.

Uyumlu sistemler

  • Zil ünitesi ve zil trafosu (6–24 V AC/DC)
  • Görüntülü diafon ve interkom santralleri
  • Erişim kontrol panellerinin buton/açma girişleri
  • Kapı otomatiği tetikleme röleleri
  • Kart okuyucu yanındaki ikinci çağrı butonu

Mevcut sistemin gerilimini bilmiyorsanız ölçüp iletin; uyumlu bağlantıyı birlikte kuralım.

Kullanım alanları

Modern konut ve ofis girişleri, alüminyum kompozit cepheli binalar, kart okuyucu panosu yanındaki buton noktaları, otel kat ve servis girişleri, klinik kapıları, yan yana dizilen çok daireli giriş noktaları.

Sık sorulan sorular

Kare mi, dikdörtgen mi seçmeliyim?
Cephe düz ve modern ise kare; pervaz dar veya cephe klasikse dikdörtgen ya da oval. Mevcut kasa ölçüsü zaten karar veriyorsa ona uyun.

Yan yana iki buton takılabilir mi?
Takılır. Her buton ayrı bir hat olarak zil ünitesinin ayrı girişine bağlanır. Kare panelde aralık eşitlenmesi daha kolay.

09-16-03 ile elektrik farkı var mı?
Yok. Buton çapı, kontak yapısı, kapasite ve IP sınıfı aynı. Tek fark panel formu.

Dış mekanda su alır mı?
IP67 gövde, conta tam oturduğu sürece geçici su temasına dayanır. Kare panelde en riskli nokta köşelerdir; montajda kontrol edin.

Buton mu, çıkış butonu mu?
Bu ürün zil/çağrı butonu. Kapı açma için kullanılacaksa erişim kontrol panelinin buton girişine bağlanır, ancak asıl işlevi zil çağrısıdır.

Toplu alımda teslim süresi ne?
Stok durumuna göre değişir. Adet ve teslim adresini iletin, aynı gün plan çıkaralım.
