OMEGA Paslanmaz Zil Butonu (Gömme Tip)

Ürün Kodu: OMG 09-16-03

★★★★★ 4.9 (47 Yorum) Google

Omega Door Hardware markalı ürünün fiyat ve stok bilgisi için bizimle iletişime geçin. Tekli ve toplu alımlarınıza özel fiyat teklifleri ekibimiz tarafından sunulmaktadır.

WhatsApp ile Sipariş Ver & Fiyat Al 7/24 Canlı Destek Formu Doldurun, Size Dönelim

Neden Bizi Tercih Etmelisiniz?

İstanbul'dan Türkiye geneline aynı/ertesi gün kargo, kolay iade-değişim, uzman destek ve orijinal ürün garantisiyle 1500+ ürün ve 16+ markadan kapı donanım çözümleri sunuyoruz.

İletişime Geçin

Ürün Bilgileri

Ürün Açıklaması

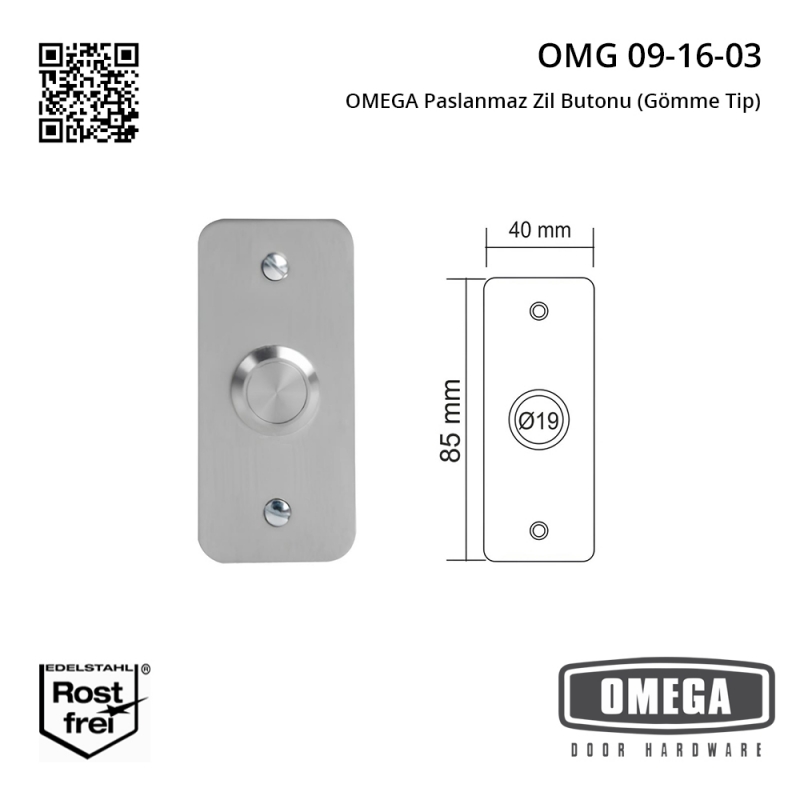

OMG 09-16-03, duvara gömülen dikdörtgen panelli paslanmaz zil butonudur. 19 mm buton çapı, tek kontak (NO + COM) ve IP67 gövde ile hem bina girişinde hem yarı açık alanda çalışır. Ziyaretçi bastığında devre kapanır; zil ünitesine, interkom paneline veya erişim kontrol kartına kuru kontak sinyali gider.

Buton kendi başına ses üretmez. Sesi, bağlı olduğu zil ünitesi ya da diafon santrali verir. Bu yüzden seçim yaparken mevcut sistemin gerilimini ve kontak yapısını bilmek gerekir.

Teknik özellikler

Özellik Değer
Ürün kodu OMG 09-16-03
Panel formu Dikdörtgen, gömme
Buton çapı 19 mm
Kontak tipi Tek kontak, NO + COM
Kontak kapasitesi 5 A @ 125/250 VAC
Kontak malzemesi Epoksi kaplı çinko
Kontak direnci 50 mΩ maksimum
Çalışma şekli Anlık darbe (momentary)
Su geçirmezlik IP67
Gövde malzemesi Paslanmaz çelik (inox)
Çalışma sıcaklığı -20 °C … +70 °C

<--more-->

NO + COM ne demek?

Butonun arkasında iki terminal var: NO ve COM. NO (normally open) kontak, butona basılmadığı sürece açıktır. COM ise ortak uçtur.

Basıldığı anda iki uç birleşir ve hat tamamlanır. Bırakınca kontak yeniden açılır; buton basılı tutulmaz, kilitlenmez. Bu yüzden "anlık darbe" olarak geçer.

Kablolamada polarite aranmaz. İki damarlı zil kablosunun bir ucu NO'ya, diğeri COM'a girer; diğer uçları zil ünitesinin buton ve ortak terminallerine bağlanır. Buton kendi enerjisini tüketmez, hattan beslenmez.

5 A kontak kapasitesi, standart bir zil trafosunun çektiği akımın çok üzerinde. Aynı kontakla kapı otomatiği rölesini ya da erişim kontrol panelinin açma girişini de tetikleyebilirsiniz. Yine de buton şebeke hattına değil, zil veya interkom sisteminin düşük gerilim hattına bağlanır.

Gömme tip ne kazandırır?

Gömme montajda gövde duvarın ya da kasanın içine girer, dışarıda yalnızca paslanmaz panel kalır. Giriş cephesi düzleşir; buton kapı pervazından taşmaz, temizlik sırasında takılmaz.

Karşılığında delik açmak ve arka kasa hazırlığı yapmak gerekir. Tadilatta bu iş kalemi bazen yüzey tipten daha pahalıya gelir. Yeni yapıda veya cephe yenilenirken gömme tip neredeyse her zaman daha iyi sonuç verir.

IP67 koruma, tozun girmemesini ve geçici su temasına dayanımı tanımlar. Ancak bu koruma contanın doğru oturmasına bağlı. Panel eğri bir yüzeye sıkılırsa conta boşluk verir ve su içeri girer.

Hangi model: 09-16-03, 09-16-04, 09-16-07

Üç gömme modelin elektrik özellikleri aynı. Fark panel formunda:

Model Panel formu Buton çapı Kontak
OMG 09-16-03 Dikdörtgen 19 mm NO + COM, 5 A
OMG 09-16-04 Oval 19 mm NO + COM, 5 A
OMG 09-16-07 Kare 19 mm NO + COM, 5 A

Dikdörtgen panel, kapı pervazı ve dar duvar yüzeylerinde daha az yer kaplar. Oval ve kare modeller daha geniş cephelerde, mevcut kasa ölçüsüne uyum için tercih edilir. Seçim teknik değil, estetik ve kasa ölçüsü meselesi.

Yüzey montaj gerekiyorsa sekiz modellik ailenin diğer üyeleri var: Zil Butonları

Montaj notu

  1. Paneli yerleştirmeden önce buton gövdesinin geçeceği deliği açın. Delik çapını gövde ölçüsüne göre seçin, dar açmayın.
  2. Arka kasayı yerleştirin, kablo geçişini çapaksız hâle getirin. Keskin kenar kablo kılıfını zamanla keser.
  3. Contayı panel ile duvar arasına koyun. Düzgün yüzey şart; fayans veya mermer üzerinde conta ezilmemeli.
  4. İki kabloyu NO ve COM terminallerine bağlayın. Sıkma torkunu abartmayın, terminal yuvası plastik gövdede.
  5. Paneli vidalayın. Paslanmaz yüzeyde aşırı sıkma, panelde dalga ve conta boşluğu bırakır.
  6. Zil ünitesine enerji verip test edin. Sinyal gidiyor ama ses gelmiyorsa sorun butonda değil, zil ünitesinin beslemesinde veya ayarındadır.

Dış cephede üstten gelen suyu tahliye edecek bir eğim bırakmak, contanın ömrünü uzatır.

Uyumlu sistemler

  • Zil ünitesi ve zil trafosu (6–24 V AC/DC)
  • Görüntülü diafon ve interkom santralleri
  • Erişim kontrol panellerinin buton/açma girişleri
  • Kapı otomatiği tetikleme röleleri
  • Site ve bina güvenlik kulübesi çağrı noktaları

Mevcut sistemin gerilimini bilmiyorsanız ölçüp söyleyin; uyumlu bağlantıyı birlikte kuralım.

Kullanım alanları

Apartman ve villa girişleri, ofis ziyaretçi kabul noktaları, klinik ve muayenehane kapıları, otel servis girişleri, site güvenlik kulübeleri, bahçe ve dış cephe kapıları. Dikdörtgen panel özellikle dar pervazlarda ve tek kanatlı daire kapılarında işe yarar.

Sık sorulan sorular

09-16-03 ile 09-16-04 arasındaki fark ne?
Yalnızca panel formu. 09-16-03 dikdörtgen, 09-16-04 oval. Buton çapı, kontak yapısı ve IP sınıfı aynı.

Kaç kablo çekilir?
İki. Biri NO, diğeri COM terminaline gider. Buton besleme almaz, polarite aranmaz.

Zil trafosu olmadan çalışır mı?
Hayır. Buton sadece kontak kapatır. Ses, bağlı olduğu zil ünitesinden veya interkom santralinden gelir.

IP67 dış mekanda yeterli mi?
Doğru monte edilmiş conta ile evet. Doğrudan yağmur altında kalan, su biriken bir yuvaya monte edilirse koruma sınıfı tek başına yetmez.

Yüzey tip butonun yerine takılır mı?
Takılır ama duvarda delik ve arka kasa gerekir. Mevcut deliği büyütmek gerekebilir; ölçüyü montajdan önce doğrulayın.

Toplu alımda teslim süresi ne?
Stok durumuna göre değişir. Adet ve teslim adresini iletin, aynı gün plan çıkaralım.


İndirmeler

1 dosya
Ürüne ait teknik bilgi datasheet'i ile kurulum ve montaj talimatları kılavuzu'nu PDF formatında indirebilirsiniz.
