OMEGA Paslanmaz Zil Butonu (Yüzey Tip)

Ürün Kodu: OMG 09-16-05

★★★★★ 4.9 (47 Yorum) Google

Omega Door Hardware markalı ürünün fiyat ve stok bilgisi için bizimle iletişime geçin. Tekli ve toplu alımlarınıza özel fiyat teklifleri ekibimiz tarafından sunulmaktadır.

WhatsApp ile Sipariş Ver & Fiyat Al 7/24 Canlı Destek Formu Doldurun, Size Dönelim

Neden Bizi Tercih Etmelisiniz?

İstanbul'dan Türkiye geneline aynı/ertesi gün kargo, kolay iade-değişim, uzman destek ve orijinal ürün garantisiyle 1500+ ürün ve 16+ markadan kapı donanım çözümleri sunuyoruz.

İletişime Geçin

Ürün Bilgileri

Ürün Açıklaması

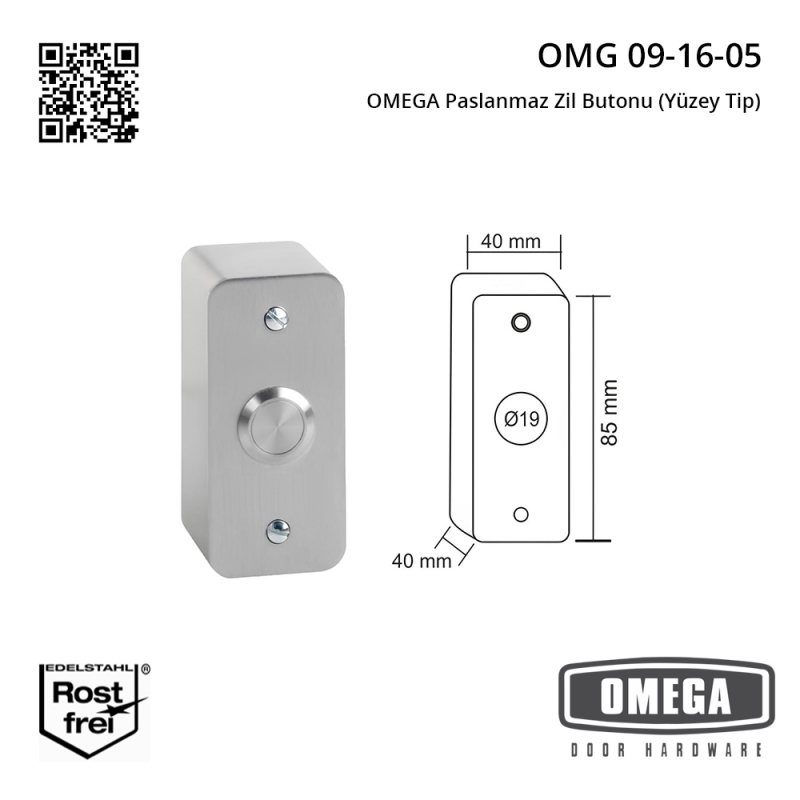

OMG 09-16-05, 40 × 85 mm ön yüzlü dikdörtgen yüzey tip zil butonudur. Buton çapı 19 mm, kontak tek (NO + COM), gövde IP67 paslanmaz çelik. Duvara iki vidayla oturur; kasa boşluğu açmayı gerektirmez.

Ön yüz ölçüsü, gömme model OMG 09-16-03 ile aynı: 40 × 85 mm. Yani aynı cephe görüntüsünü, duvarı oymadan elde ediyorsunuz. Fark, gövdenin duvarın üstünde durması.

Teknik özellikler

Özellik Değer
Ürün kodu OMG 09-16-05
Montaj tipi Yüzey (surface)
Panel formu Dikdörtgen
Ön yüz ölçüsü 40 × 85 mm
Gövde derinliği 40 mm
Buton çapı 19 mm
Kontak tipi Tek kontak, NO + COM
Kontak kapasitesi 5 A @ 125/250 VAC
Kontak malzemesi Epoksi kaplı çinko
Kontak direnci 50 mΩ maksimum
Çalışma şekli Anlık darbe (momentary)
Su geçirmezlik IP67
Gövde malzemesi Paslanmaz çelik (inox)
Çalışma sıcaklığı -20 °C … +70 °C

<--more-->

40 × 85 mm ne anlama geliyor?

Bu ölçü, standart bir zil butonu için geniş sayılır. Parmağın isabet etmesi kolay, üzerine numara veya daire etiketi yapıştırmaya yer var.

Dar pervazlarda 40 mm genişlik sorun çıkarabilir. Pervaz 40 mm'den darsa panel kenardan taşar; bu durumda 16 mm butonlu OMG 09-16-02 veya oval gömme model daha doğru olur.

Derin gövde montajda ne değiştirir?

Yüzey tip butonlar ince plaka değil, kutu gibi düşünülmeli. Bu modelde gövde duvardan 40 mm çıkıyor. Bu derinlik iki şeyi etkiler.

Kapı kanadı açılışı. Buton kasaya, menteşe tarafına yakın monte edilecekse kanat açılırken çarpabilir. Kapı boşluğu dar olan yerlerde butonu duvara, kasa hizasından uzağa almak gerekir.

Kablo payı. Derin gövde, arkasında kablo için boşluk bırakır. Sıva üstü kanal veya spiral kablo ile gelen hat, gövde içinde rahat kıvrılır. İnce plakalı butonlarda bu pay olmadığı için kablo sıkışır.

Karşılığında buton cepheden belirgin şekilde çıkar. Mimari olarak "gizlenmiş" değil, "görünen" bir çözüm. Bu yüzden düz ve geniş yüzeylerde, giriş kapısı yanındaki duvarda iyi durur; ince profil doğramada kaba kalır.

Yüzey ailesi

Model Form Ön yüz Buton
OMG 09-16-01 Yuvarlak — 16 mm
OMG 09-16-02 Kare — 16 mm
OMG 09-16-05 Dikdörtgen 40 × 85 mm 19 mm
OMG 09-16-06 Dikdörtgen 38 × 92 mm 19 mm
OMG 09-16-08 Kare — 19 mm

05 ile 06 arasındaki fark ölçüde: 05 daha kısa ve geniş (40 × 85), 06 daha ince ve uzun (38 × 92). İkisinin de butonu 19 mm.

Gömme montaj gerekiyorsa: OMG 09-16-03 dikdörtgen, OMG 09-16-04 oval, OMG 09-16-07 kare.

Tüm aile: Zil Butonları

Bağlantı

İki terminal, iki damar. NO zil ünitesinin buton girişine, COM ortak uca gider. Polarite yok, butona enerji verilmez.

Basıldığında kontak kapanır, zil çalar; bırakınca açılır. 5 A @ 125/250 VAC kapasite standart zil trafolarının çok üzerinde. Aynı kontakla kapı otomatiği rölesini veya erişim kontrol panelinin açma girişini de tetikleyebilirsiniz.

Buton şebeke hattına bağlanmaz; zil, diafon veya interkom sisteminin 6–24 V AC/DC hattında çalışır.

Montaj notu

  1. Kapı açılışını kontrol edin. 40 mm derinlik, kanat açılırken çarpma riski yaratır. Butonu kasa hizasından uzağa monte edin.
  2. Yüzeyi düzleyin. Gövde dört noktadan temas etmeli. Eğri sıva üzerinde panel bir kenardan kalkar, conta boşluk verir.
  3. Dübeli duvara göre seçin. Beton, tuğla ve alçıpan aynı dübeli istemez. Ağır gövdeyi alçıpana yalnızca dübel ile asmayın.
  4. Kabloyu alttan alın. Üstten gelen kablo su yoluna dönüşür. Geçiş deliğini alt kenara açın.
  5. Üst kenarı silikonlayın. IP67 gövde korumalı, ama duvar ile gövde arasındaki boşluk açık kalırsa su arkadan girer.
  6. Test edin. Zil çalıyor, bırakınca susuyorsa bağlantı doğru.

Kullanım alanları

Betonarme ve fayans yüzeyler, kalın duvarlı girişler, dış cephe buton noktaları, site ve apartman girişleri, ofis kat kapıları, depo ve atölye girişleri, mevcut butonun yerine geçen yenileme işleri.

Sık sorulan sorular

05 ile 06 arasındaki fark ne?
Ölçü. 09-16-05 ön yüzü 40 × 85 mm, 09-16-06 ise 38 × 92 mm. Buton çapları ve elektrik özellikleri aynı.

Gömme modelle aynı görünür mü?
Ön yüz ölçüsü 09-16-03 ile aynı (40 × 85 mm). Ancak yüzey tip olduğu için gövde duvardan 40 mm çıkar; gömme modelde yalnızca panel görünür.

Duvarı kesmem gerekiyor mu?
Hayır. İki vida deliği ve kablo geçişi yeterli. Gömme modelde ayrıca kasa boşluğu açılır.

Kapı kasasına monte edilir mi?
Edilir, ancak 40 mm derinlik kanat açılışını etkileyebilir. Kasa üzerinde monte edilecekse boşluk ölçüsünü önceden kontrol edin.

Dış mekanda su alır mı?
IP67 gövde suya dayanır. Duvar ile gövde arasındaki boşluk silikonlanmazsa su arkadan girebilir.

Toplu alımda teslim süresi ne?
Stok durumuna göre değişir. Adet ve teslim adresini iletin, aynı gün plan çıkaralım.


İndirmeler

1 dosya
Ürüne ait teknik bilgi datasheet'i ile kurulum ve montaj talimatları kılavuzu'nu PDF formatında indirebilirsiniz.
