GEZE İçe Doğru Açılımlı Devirme ve Döner Kanat Pencereler İçin Açma ve Kilit Mekanizma Sistemleri

GEZE
İçe Doğru Açılımlı Devirme ve Döner Kanat Pencereler İçin Açma ve Kilit Mekanizma Sistemleri

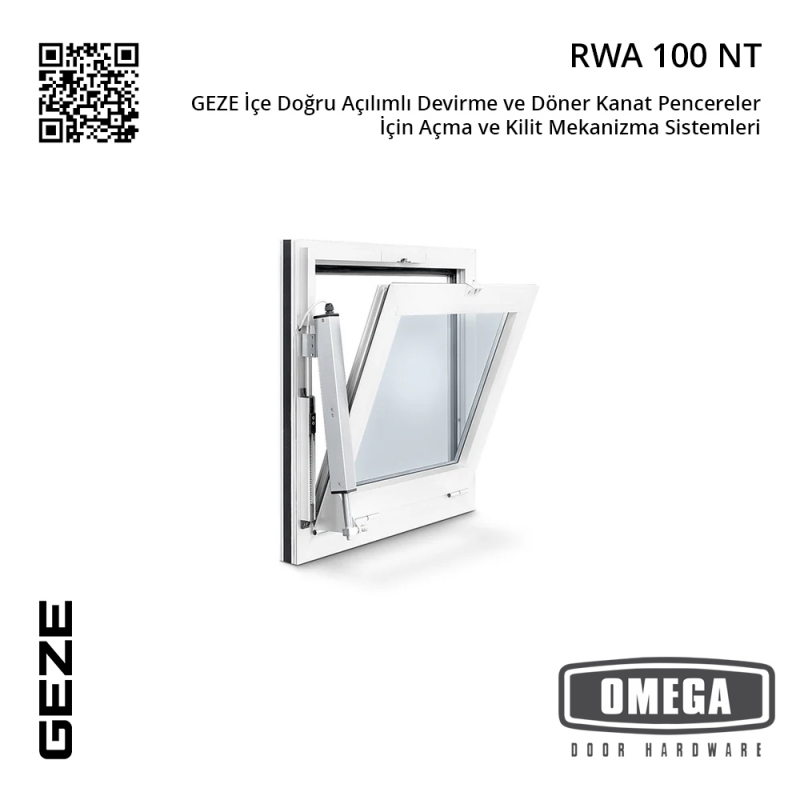

RWA 100 NT

• E 250 NT pistonlu motora ve kilit mekanizmalı bir konsol kitine sahip sistem çözümü.
• Pistonlu motoru sayesinde ana kapatma kenarında mekanik kilit mekanizması.
• 60 saniyeden daha az bir sürede, düşük milin çalışma mesafesinde büyük açılım menzili.
• Geniş pencere kanatları için iki motorlu senkronize mod mümkündür.
• IQ windowdrive - Akıllı tahrik kontrol ünitesi.
• EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir.

Teknik Özellikler

• Yer gereksinimi (min.); Kilitleme mekanizmasının bulunduğu tarafta: 32 mm, motor tarafı: 48 mm
• Ahşap ve alüminyum çerçeve için ana kapama kenarında izin verilen ölçü 360 - 1200 mm
• Plastik çerçevede tekli ana kapama kenarının izin verilen ölçüsü 360 - 800 mm
• Ahşap ve alüminyum çerçeve için senkron ana kapama kenarında izin verilen ölçü 800 - 2400 mm
• Plastik çerçevede senkron ana kapama kenarının izin verilen ölçüsü 800 - 1.600 mm
• Tekli ve senkron için kanat yükseklikleri 520 - 1700 mm
• Basınç kuvveti (maks.) 750 N
• Basma kuvveti 750 N
• Çekme kuvveti 750 N
• Dolgu ağırlığı (maks.) 30 kg/m²
• Çalışmada gerilimi 24 V (+%30 ile -%20 arası)
• Çalışma gerilimi 24 V DC
• Akım alımı 1 A
• Kullanım alanına göre elektrik tüketimi; Havalandırma (24 V): 0,9 A, RWA (18 V): 1,0 A
• Güç Çekişi 22 W
• Artık dalgalılık 20 %
• Çalışma çevrimi 30 %
• Bağlantı kablosu uzunluğu 2 m
• Min. kablo kesiti 0.75 mm²
• Anzahl der Adern 4 kablo_telleri.
• Çalışma sıcaklığı -5 - 75 °C
• Koruma türü IP65
• Koruma sınıfı III
• Kilitleme ve ilave açılar vardır.
• Limit pozisyonu kapatmasının dışarı sürülmesi, Dahili doğrusal kodlayıcı.
• Limit pozisyonu kapatmasının geri çekilmesi, Dahili doğrusal kodlayıcı.
• Aşırı yük kapatması vardır.
• NRWG kontrol edildi.
• KNX- için hazır vardır.
• Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı vardır.
• Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı vardır.
• Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı vardır.
