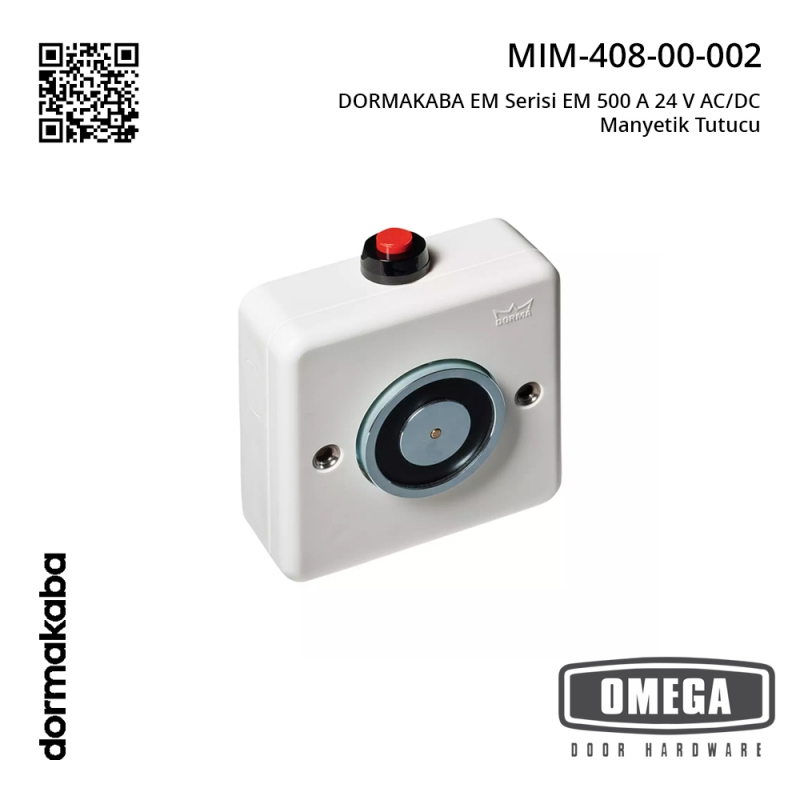

DORMAKABA EM Serisi EM 500 A 24 V AC/DC Manyetik Tutucu

Ürün Açıklaması

Dormakaba EM 500 A, yangın ve duman kapılarını açık tutan yüzeye monte bir elektromanyetik kapı tutucu. 400 N tutma kuvveti, 24 V AC/DC besleme ve 1,5 W tüketim. Gövde 85 × 85 × 35 mm, ağırlık 0,46 kg. Açık tutma sistemi EN 1155'e göre test edilmiş, CE belgeli. Ürün kodu MIM-408-00-002.

400 N, yaklaşık 41 kg'a karşılık gelir. Standart iç kapılar ve normal genişlikteki yangın kanatları için yeterlidir; çok geniş veya ağır kanatlarda daha yüksek kuvvetli bir model gerekir.

Dormakaba, kapı teknolojileri alanında dünya genelinde tanınan bir marka. Dorma, birleşme öncesi marka adıydı ve ürün sahada hâlâ "dorma em 500" olarak aranıyor.

Teknik Özellikler

<--more-->

EM 500 A, U, G ve H Arasındaki Fark

Seri modüler kurulmuş: manyetik gövde ve tutma kuvveti aynı, değişen montaj biçimi. Projede hangisinin isteneceği kapının detayına bağlı.

Bu sayfadaki ürün A modeli: gövde kapı üstüne veya duvara yüzeyden monte edilir, sıva altı boşluk gerektirmez. Mevcut kapıya sonradan ekleme ve tadilat işlerinde bu yüzden A tercih edilir. Yüzeyde gövde görünmesin istiyorsanız U, zemin detayı istiyorsanız G modeline geçin.

Yangın Kapısında Nasıl Çalışır?

Tutucu enerjiliyken kanadı tutar, kapı gün boyu açık kalır. Yangın alarmı tetiklendiğinde panel rölesi 24 V hattını keser, mıknatıs bırakır ve kapı kapatıcı kanadı kapatır.

Burada üç detay işi güvenilir kılar:

• Anti kalıntı pimi: Enerji kesildikten sonra manyetik kalıntının armatürü tutmaya devam etmesini engeller. Yangın kapısında bu, kapının gerçekten kapanması demektir.
• Serbest bırakma butonu: Beslemeyi kesmeden tutucuyu test etmenizi sağlar. Devreye alma ve periyodik kontrol için gerekli.
• Polarite ters koruması: Kablaj hatası durumunda elektroniği korur.

Tutucu tek başına yangın bariyeri oluşturmaz; kapıyı kapatan eleman kapı kapatıcıdır. Montaj öncesi kanatta kapatıcı bulunduğunu doğrulayın. Üç ürünün işlev farkı manyetik tutucu, kontak ve kapatıcı karşılaştırmasında anlatılıyor.

Montaj ve Kablaj

Gövde 85 × 85 mm taban ölçüsüyle kapı üstü boşluğa veya yan duvara oturur; 35 mm derinlik bırakır. Armatür kanat üzerine monte edilir ve hafif hareket edebilecek şekilde ayarlanır — bu boşluk, kapı oturduğunda iki yüzeyin tam temas etmesini sağlar.

Besleme yangın panelinden veya yerel 24 V kaynağından alınır. 1,5 W tüketim, aynı hatta birden fazla tutucunun çalıştırılmasına izin verir; yine de hat üzerindeki diğer cihazlarla toplam yükü hesaplayın. Kablajda polarite koruması olsa da bağlantıyı şemaya göre yapın. Kapı hareketine maruz kalan hatlarda kablo geçiş spirali kullanın.

Zemin köşe braketiyle monte edildiğinde koruma sınıfı IP 43'e çıkar. Ölçüler, delik şeması ve kablaj detayı datasheet sayfasında.

Kullanım Alanları

Hastane koridorları ve poliklinik girişleri, otel katları, okul ve üniversite binaları, ofis katları, AVM servis koridorları, fabrika içi geçişler. Yangın senaryosu olan her kapıda tutucu, kapatıcı ve yangın algılama hattı birlikte planlanır. Kapının açık mı kapalı mı olduğunu izlemek isterseniz manyetik kontak eklenebilir.

EM 500 A mı, 60 kg Omega Tutucu mu?

İkisi aynı işi yapar, kuvvet sınıfları farklı.

Projede Dormakaba şartnamesi varsa EM 500 A alın; marka şartı yoksa ve kanat genişse Omega DH 60 daha yüksek kuvvet verir. Dormakaba 500 MAG serisi için ayrı bir karşılık sayfamız var.

Sık Sorulan Sorular

EM 500 A ile EM 500 U arasında ne fark var?
Montaj biçimi. A yüzeye monte edilir, U sıva altına gömülür. A'da serbest bırakma butonu vardır, U'da yoktur. Tutma kuvveti ikisinde de 400 N.

12 V ile çalışır mı?
Hayır. Besleme 24 V AC/DC'dir; 12 V hattına bağlanmaz.

400 N hangi kapılar için yeterli?
Yaklaşık 41 kg'a denk gelir. Standart iç kapılar ve normal genişlikteki yangın kanatları için yeterlidir; geniş kanatta kol momenti büyüyeceği için daha yüksek kuvvet gerekir.

Elektrik kesilince kapı açık mı kalır?
Hayır. Tutucu bırakır, kapatıcı kanadı kapatır. Anti kalıntı pimi, kesinti sonrası mıknatısın yapışık kalmasını önler.

IP 40 dış mekân için yeterli mi?
Hayır, IP 40 iç mekân sınıfıdır. Zemin köşe braketiyle IP 43'e çıkar; yine de doğrudan yağmur ve yıkama alanları için uygun değildir.
