KONTAL EMFP – Pilli Emniyet Fotoseli

Ürün Açıklaması

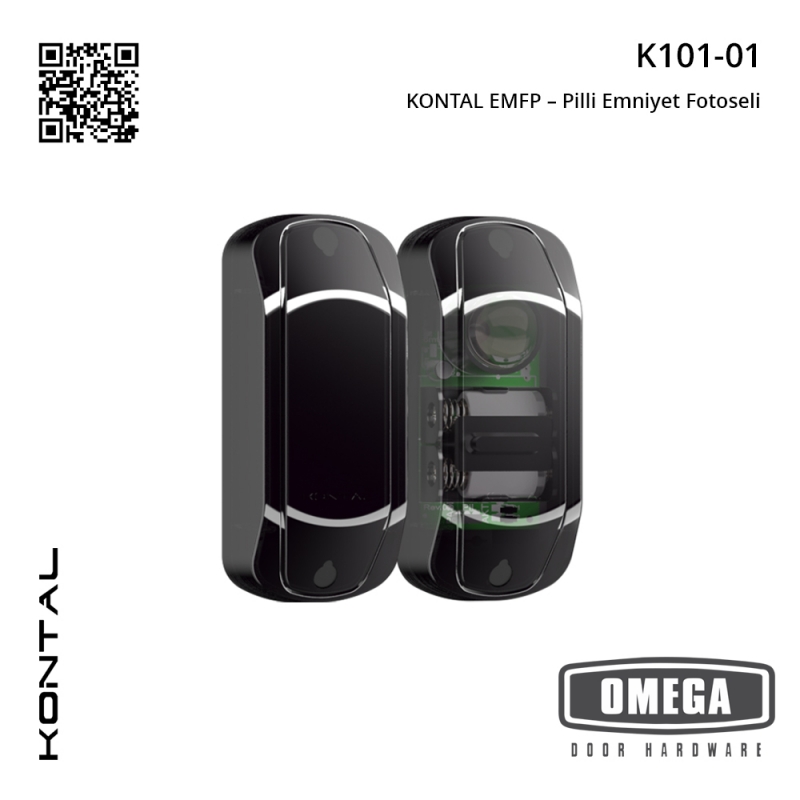

Bariyerin ya da kayar kapının karşı tarafına kablo çekmeden çalışan bir emniyet fotoseli. Verici ünite pille beslenir, alıcı 15–40V DC ile çalışır ve ışın kesildiğinde kuru kontak üzerinden kapı kontrol kartına sinyal verir. Menzil 12 metre. Ürün kodları K101-01 (verici) ve K102-01 (alıcı).

Otoparkı faal, zemini kaplanmış bir binada fotosel hattı çekmek ciddi bir kırım işi demek. EMFP bu işi ortadan kaldırır: alıcı mevcut besleme noktasına bağlanır, verici karşı tarafa pil ile monte edilir.

Teknik Özellikler

<--more-->

Pilli Emniyet Fotoseli Nasıl Çalışır?

Verici kızılötesi ışın gönderir, alıcı bu ışını okur. Araç, yaya veya herhangi bir cisim hattın önünden geçtiğinde ışın kesilir; alıcı 150 ms içinde röle çıkışını değiştirir ve kontrol kartı hareketi durdurur ya da geri alır.

"Kablosuz" tanımı burada verici tarafı için geçerli. Alıcı hem beslenmeye hem kontrol kartına kabloyla bağlanır; iki ünite arasında hat yoktur. Fotoselin genel mantığını ve diğer Kontal modellerini emniyet fotoseli rehberinde bulabilirsiniz.

Neden Pilli Model?

• Kırım yok. Karşı tarafa ulaşmak için asfalt, beton veya döşeme kesilmez.
• Mevcut tesisata eklenir. Faal otopark, site girişi ve tamamlanmış binalarda tadilat gerektirmez.
• Hassas zeminler. Döşemesi korunması gereken alanlarda pratikte tek çözüm.
• Geniş açıklıklar. Yolun iki yakası arasında kablo geçişi olmayan bahçe kapılarında işçilik düşer.

Bağlantı Şeması ve Kablaj

Alıcıya 15–40V DC besleme gelir. Kuru kontak çıkışı (NO veya NC) kapı ya da bariyer kontrol kartının emniyet girişine bağlanır. 30V DC 1A kontak kapasitesi çoğu kartı doğrudan sürmeye yeter; araya röle koymak gerekmez.

NO/NC seçimi kartın giriş tipine göre yapılır. Emniyet girişleri genelde normalde kapalı (NC) çalışır: hat sağlamken kontak kapalıdır, ışın kesilince açılır ve kart durur. Kablo kopsa bile sistem güvenli tarafa düşer.

Verici tarafında pil yuvası ve montaj vidasından başka bağlantı yoktur. Kablaj detayı ürünle gelen datasheet dosyasında; kart tarafı için Kontal kontrol kartı sayfasına bakabilirsiniz.

EMFP mi EMFB mi?

Yeni yapılan bir otoparkta hat çekmek kolaysa 16 m menzilli Kontal EMFB daha ekonomik olabilir. Mevcut binada işçilik ürün fiyatını geçiyorsa EMFP öne çıkar. 180° hareketli algılama gereken geçişlerde Kontal EMFP-H modeline bakın.

Kullanım Alanları

Otopark bariyerleri, yana kayar bahçe kapıları, kepenk ve garaj kapıları, seksiyonel kapılar, hızlı PVC endüstriyel kapılar. Bariyer kolunun araç geçişi bitmeden inmesini engellemek, kepenk altına giren cismi algılamak ve ağır kanadın yaya üzerine kapanmasını önlemek için kullanılır. Bariyer projelerinde plaka tanıma ve HGS çözümleriyle birlikte planlanabilir.

Montaj Notları

Verici ve alıcı aynı yüksekliğe, birbirine karşı gelecek şekilde monte edilir. Işın hattının önünde bitki, direk veya tabela kalmamalı. Doğrudan güneş alan cephelerde yanlış tetikleme artar; mümkünse gölge taraf seçin.

Pil ömrü kullanım sıklığına göre 2–3 yıl arasında değişir. Yılda bir lens temizliği ve hizalama kontrolü yeterli olur. Montaj ve devreye alma yetkili teknisyen tarafından yapılmalı.

Sık Sorulan Sorular

Pilli fotosel ne kadar süre çalışır?
Kullanım sıklığına göre 2–3 yıl. Pil değişimi yerinde yapılır, kablaj gerekmez.

Verici ile alıcı arasında kablo gerekir mi?
Hayır. Sadece alıcı beslenir ve kontrol kartına bağlanır.

12 metre menzil yeterli mi?
Kapı veya bariyer açıklığı 12 metreyi geçmiyorsa yeterli. Daha geniş geçişlerde 16 m menzilli kablolu EMFB modeli uygun olur.

Alıcı kaç voltla çalışır?
15–40V DC. 24V beslemede 8 mA çeker, yani hattı yormaz.

NO mu NC mi kullanmalıyım?
Kontrol kartının emniyet girişine göre değişir. Emniyet girişleri genelde NC ister; kartın klemens şemasına bakın.
